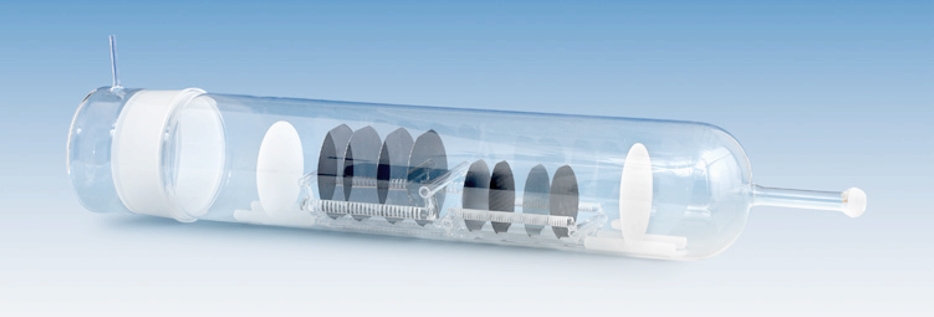

高純度石英拡散炉管

高純度石英拡散炉管は、半導体ウェーハ製造における高温拡散プロセス用に特別に設計されています。超高純度合成石英砂（SiO₂純度は99.999%以上です。7nm以下の先端プロセスにおける清浄度、熱安定性、化学的不活性に関する厳しい要件を満たしています。アーク溶解プロセスと精密加工技術を駆使した製品は、1200℃の高温環境下でも構造の安定性を確保し、リン/ホウ素ドーピング、酸化物成長などの重要プロセスに広く使用されています。

コア材料と特性

超高純度材料

SiO₂純度: ≥99.999% (5Nグレード)、総不純物元素≤2ppm (SEMI F63規格に準拠)。

重要な不純物制御：Li+Na+K≤0.5ppm、Fe≤0.1ppm、Al≤0.3ppm、B≤0.05ppm（ドーピング干渉を回避）。

ヒドロキシル含有量: ≤1ppm (高温水素発生によるウェーハ欠陥を防ぐための脱水酸化処理後)。

熱性能の最適化

熱膨張係数：5.5×10^-7K^-1（20〜1000℃）、急激な温度変化による変形割れを回避します。

軟化点：1680℃、長期使用温度≤1250℃（急速上昇および冷却プロセスをサポート）。

耐熱衝撃性：1200℃→室温急冷サイクル≥200回に耐えます（ASTM C338規格検証）。

化学的不活性と清潔さ

耐腐食性：HF、HCl、HNO₃などの強酸に耐性があります（重量減少率≤0.005mg/cm²·h）。

表面清浄度: Ra≤0.1μm (CMP研磨)、粒子状物質≤5/m2 (@0.1μm、ISOクラス1に準拠)。

金属汚染制御：表面金属残留物≤0.1ppb（ICP-MS検出）。

クイック詳細：

1.別名：石英反応管、高温炉管。

2. 用途：ウェーハ拡散プロセス。

3. コアパラメータ：純度≥99.995%、耐熱温度1600℃、内径20〜300mm。

高温拡散ドーピング。

リン/ホウ素固体源拡散（1000〜1200℃）。

急速熱アニーリング（RTA）プロセス（上昇/冷却速度 ≥ 100℃/秒）。

超高純度、耐結晶化性により、炉管の寿命が延びます。

複雑な構造設計をサポートし、多様なプロセス要件に適応します。

厳格な寸法公差管理（±0.5mm）。
